KOBELCO LB-52

LB-52 FAMILIARC TM



อิเล็กโทรดที่ปกคลุม

____________________________________________________________________________________________________



การจัดประเภท:  ASME / AWS A5.1 E7016

                       EN ISO 2560-AE 42 3 B

คุณสมบัติ:  •เหมาะสำหรับการเชื่อมแบบชนและฟิลล์ของโครงสร้างหนัก

                •คุณสมบัติเชิงกลที่ดีเยี่ยม

ชนิดของการหุ้ม:  ไฮโดรเจนต่ำ

เงื่อนไขการ  อบซ้ำ: 300-350 ° Cx0.5 ~ 1 ชม

สีประจำตัว:  สีขาวน้ำเงินที่ 1 สีขาวที่ 2





องค์ประกอบทางเคมีของโลหะเชื่อมทั้งหมด (%) ตาม AWS

_____________________________________________________________________________________________________



	C	ศรี	Mn	P	S
ตัวอย่าง	0.08	0.60	0.94	0.011	0.006
การรับประกัน	0.05 ~ 0.10	≦ 0.75	≦ 1.60	≦ 0.020	≦ 0.020







สมบัติเชิงกลของโลหะเชื่อมทุกชนิดตาม AWS

_____________________________________________________________________________________________________



	0.2% OS  (MPa)	TS (MPa)	EI (%)	IV (J)	PWHT (° Cxh)
ตัวอย่าง	500	570	32	-29 ° C: 120	AW
	420	520	33	-29 ° C: 150	620x1
การรับประกัน	≧ 400	≧ 480	≧ 22	-29 ° C ≧ 27	AW
	≧ 350	≧ 460	≧ 25	-29 ° C ≧ 27	620 ± 15x1







พารามิเตอร์การเชื่อมที่แนะนำ

_____________________________________________________________________________________________________



Dia	2.6mm	3.2mm	4.0mm	5.0mm	6.0mm
F, HF, H	55 ~ 85A	90 ~ 130A	130 ~ 180A	180 ~ 240A	210 ~ 310a
VU, OH	50 ~ 80A	80 ~ 120A	110 ~ 170A	150 ~ 200A	-







กระแสไฟฟ้า

_____________________________________________________________________________________________________



_____________________________________________________________________________________________________



เอบีเอส	LR	DNV	BV	NK	GL
3H10, 3Y, 3Y400	3Ym H15	3YH10	3, 3YHH	KMW53Y40H10	3YH15

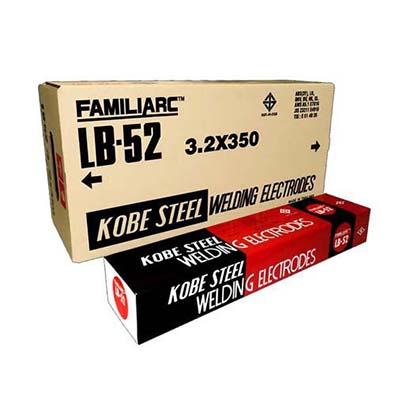

แพคเกจ

_____________________________________________________________________________________________________



Dia (mm)	ความยาว (mm)	น้ำหนักต่อ แพ็ค (กก.)	น้ำหนักต่อ กล่อง (กก.)	น้ำหนักต่อ ชิ้น (g)
2.6	350	5	20	20
3.2	350	5	20	วันที่ 31
4.0	400	5	20	54
5.0	450	5	20	97
6.0	450	5	20	137
